艾能炬数控深孔钻床的特点:
1、机床结构均由台湾台炬总部设计工程师设计;力学检测由德国莫迪亚公司,采用模拟量式分子运动均衡运算周期为三个月。
2、整机铸件采用高质量米汉纳HT250铸铁铸造,使用德国高频淬火贰次,72小时自然冷却;并经过三次震荡时效处理,使铸件整体组织均匀稳定、钢性高、稳定性强。
3、主体铸件及配件,承得西班牙知名龙门铣、导轨磨床加工,固其保证装配精度。
4、三轴直线移动传动轴丝杆,采用进口台湾TG-ANG|上银磨制双螺母滚珠丝杆,高钢性、高精度丝杆,加工时提供更强大扭力、长久精细滑动,步距移动稳健,更加耐用。
5、三轴直线移动传动轴导轨,采用进口高刚性、重负荷、高精密的台湾TG-ANG|上银滚柱P3级直线导轨,保证长期高精度加工并且延长了直线导轨的使用寿命,机床导轨面精磨采用德国进口磨床。
6、三轴传动轴进给驱动组合,采用台湾新代交流/英威腾/伟创马达及驱动器,并与滚珠丝杆直联,传动平稳,无背隙,同时其良好的刚性与优化的减震性能,极大的改善了传动系统的动态刚性,可实现快速稳静移动。
7、主轴电机采用大功率合资MK/科比/超同步马达,可满足用户高低速切屑量加工需求,并配大功率自动油冷设备,确保常态加工处于恒温状态,避免因油温升高而影响加工效果。
8、系统可选用中国、台湾、日本、德国、法国,完全满足用户自产需求多元化;台湾新代系统是亚洲最早推出深孔钻系统的厂家,其质量稳定、功能齐全、智能性高、售后服务完善、操作易入门等优点。
9、全封钣金,完全避免漏油/液、油/液飘出,密闭型强。钣金采用2.0mm厚度,经激光切割、数控折弯,烤漆制作而成。
10、磁性排屑机及纸质过滤装置,使其过滤精度<20"。

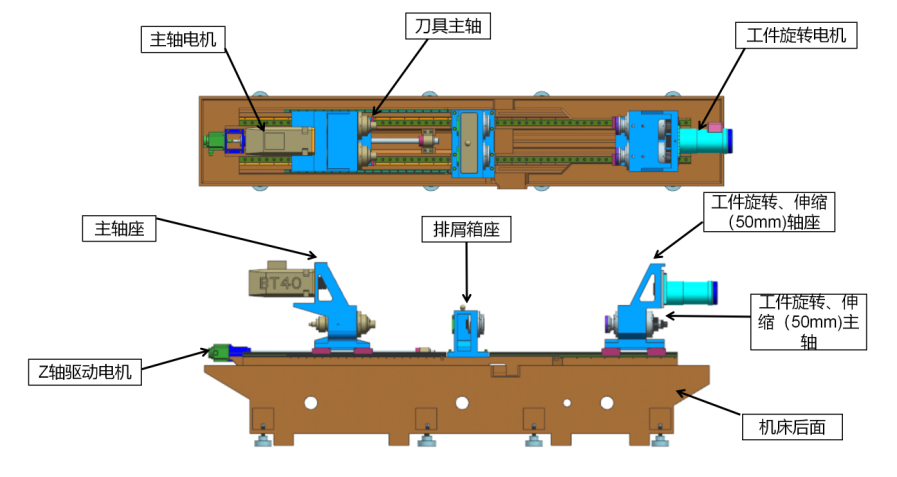

11、机械传动部位轴引释:
Z轴:钻孔主轴座前后移动
12、艾能炬深孔钻适用领域:
按规格及功能可概括为:孔径0.8-300mm/深50-6000mm工件深孔加工。如:动车/高铁(凸轮轴、气门导管等)、拖拉机配件、内燃机(活塞、连杆)、核电管道、军工产品、航天配件、风能发电(内外环体)、高精密电机轴、不锈钢连接、银通制品、精密搭桥工艺、石墨、高精密压力管道、模具及配件、探针、冶金配件、小型主轴内孔等,使用治具可做异性外边料加工及孔偏心加工,客户可依照我司生产能力进行相对机型选购。
13、艾能炬深孔钻机床类型:
棒料:单轴深孔钻、双轴深孔钻、四轴深孔钻、喷吸钻、取芯钻、车铣钻深孔复合机
环形孔外边:专用深孔钻/1°/360
专机:对进式深孔钻、偏芯孔深孔钻、石墨深孔钻、木工深孔钻、四轴空间角度深孔钻、
坐标系:二、三、四、五、六、七坐标轴深孔钻,立式深孔、镗孔型180°对转深孔钻等。
14、艾能炬数控深孔严格钻执行的国家标准
小型数控深孔钻床 第1部分:精度检验 (JB_T 11579.1-2013);
小型数控深孔钻床 第2部分:技术条件 (JB_T 11579.2-2013);
机械电气安全 机械电气设备 第1部分_通用技术条件 (GB_T 5226.1-2019)。

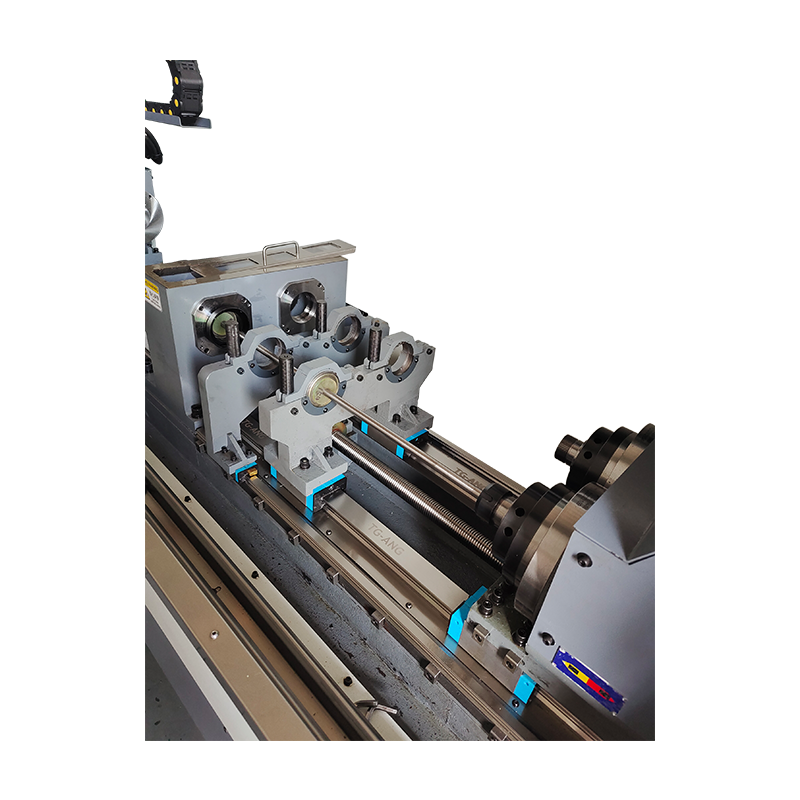

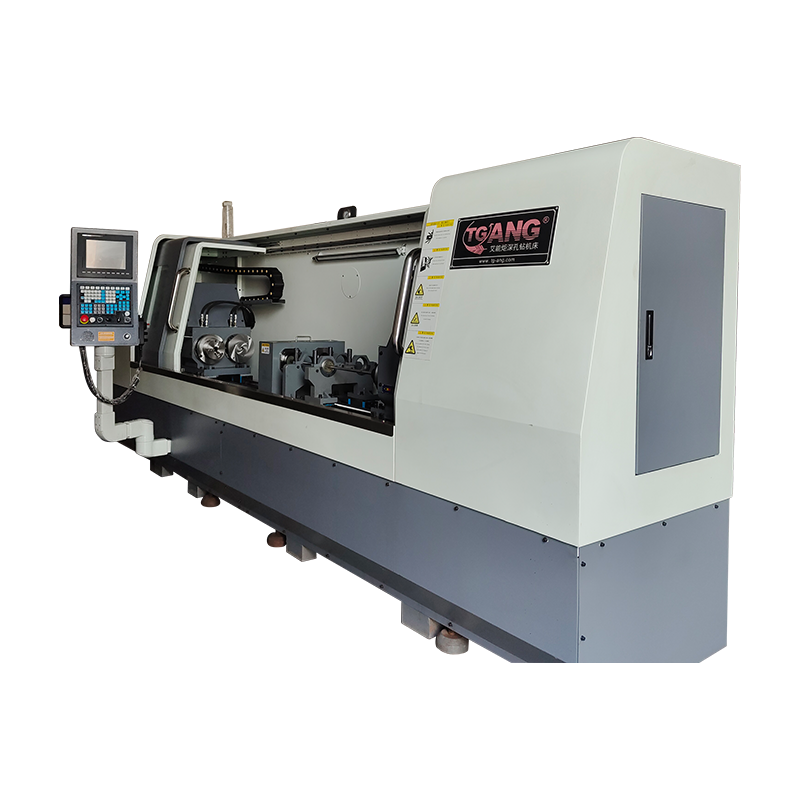

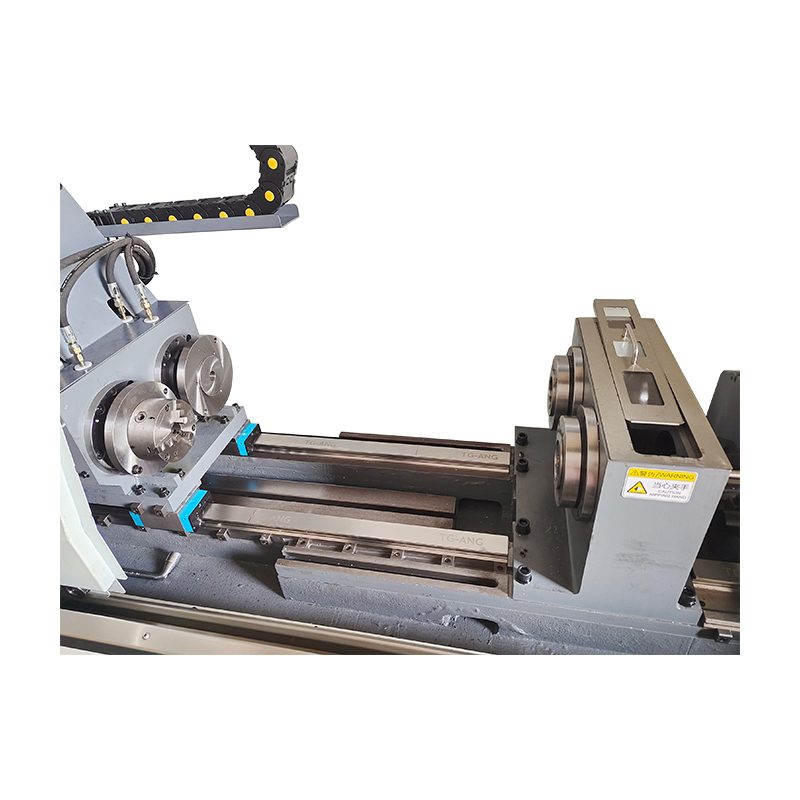

机床图片
双轴数控深孔钻机床参数
机床型号 | TG-600B | TG-1000B | TG-1500B | TG-2000B | |||
控制系统 | 新代/西门子 | ||||||
枪钻主轴/加工能力 | |||||||
枪钻钻孔主轴数 | 2个 | ||||||
主轴内孔偏摆精度(mm) | 0.005 | ||||||
刀具跟刀架(个) | 2 | 3 | 3 | 4 | |||
刀具钻孔主轴马达 | AC伺服11KW | AC伺服11KW | AC伺服11KW | AC伺服18.5KW | |||
刀具钻孔主轴最高转速 | 6000rpm | 6000rpm | 6000rpm | 6000rpm | |||
刀具钻孔孔径范围(mm) | 3-16 | 3-20 | 3-20 | 3-25 | |||
枪钻钻孔最大深度(mm) | 500 | 1000 | 1500 | 2000 | |||
机床行程/电机 | |||||||
Z轴行程(mm) | 500 | 1000 | 1500 | 2000 | |||
Z轴行程电机功率(KW) | 3.0 | 3.0 | 3.0 | 3.0/减速机 | |||
夹持最长工件(mm) | 600 | 1000 | 1500 | 2000 | |||
Z电机移动速度(mm/min) | 0-3000 | 0-3000 | 0-3000 | 0-3000 | |||
工件旋转减速电机功率(KW) | 1.5 | 1.5 | 3.0 | 3.0 | |||
工件旋转减速电机减速比 | 1:7.5/15/30 | ||||||
排屑机电机(KW) | 0.4 | ||||||
枪钻钻孔油泵电机(KW) | 5.5+7.5 | 7.5×2 | 7.5×2 | 7.5×2 | |||
机床总功率(KW) | 32 | 34 | 34 | 43 | |||
切削液 | |||||||
枪钻加工切削液最大压力(kg\c㎡) | 100 | ||||||
枪钻加工流量范围(liter/min) | 6-45 | 6-45 | 6-80 | 6-80 | |||
油冷机(P) | 3 | 3 | 5 | 5 | |||
油温控制范围(℃) | 20-45 | ||||||
切削油箱容量(L) | 500 | 600 | 1200 | 1200 | |||
过滤精度(μm) | 20 | ||||||
其他 | |||||||
机床噪声(分贝) | ≤85 | ||||||
机床整机重量约(kg) | 5600 | 6600 | 7300 | 8000 | |||
机床长、宽、高约(mm) | 4070*2100*1750 | 5070*2100*1750 | 6070*2100*1750 | 7200*2100*1750 | |||
类同机型:单通道双主轴双电机/双通道双主轴双电机。 |
公司创新、制造一直在进行,配置以及规格也随之变化。
